=========================產品描述=======================
BP23RSFDJ-TD控制器是為極寒直流變頻空氣能熱泵熱水機組而開發的具有多路輸出、輸入的分體型控制器,冷媒節流采用電子膨脹閥、補氣增焓也采用電子膨脹閥。
適用于環境溫度低于零下35度極寒地區空氣能熱泵采暖機組,低溫段采用直流變頻壓縮機,高溫段采用410定頻壓縮機

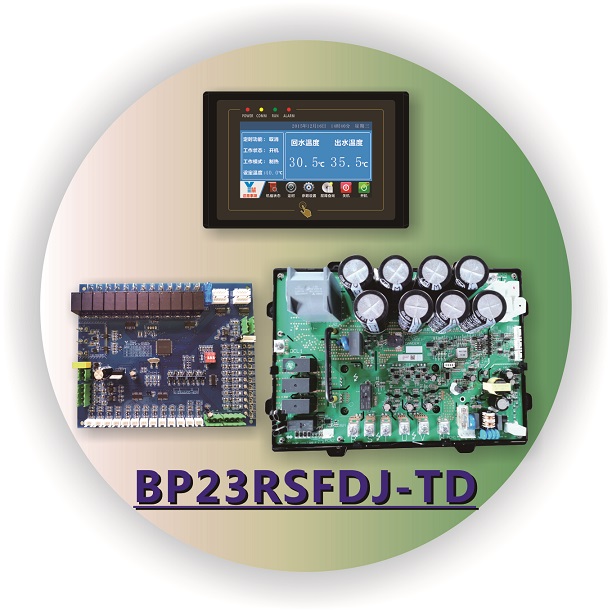

控制器主要由手操器、控制基板、直流變頻驅動模塊三大部分組成,而這三大部分分別由各自的微處理器實行控制,三者通過RS485通訊總線進行連接。
手操器:此單元為控制器的“人機對話”部分,主要用于實現參數查詢、設定、運行管理、網絡(luò )通訊等功能。
控制基板:此為控制器的“輸入、輸出”部分,主要用于輸入保護、輸出控制、模擬量輸入、與直流變頻驅動模塊通訊等功能。
直流變頻驅動模塊:此為低溫增焓直流變頻壓縮機驅動心臟,用于自動調節壓縮機運行頻率及相關保護。
1、本控制器適用空調系統:
帶1個系統循環水泵輸出,1個蒸發風機、1個低溫增焓直流變頻壓縮機組合、1個定頻壓縮機組成1路獨立的熱水系統,1路獨立熱水系統組成一個模塊,1~8個模塊單元組成“單元組合式直流變頻極寒空氣能熱泵模塊機組”。
2、組網控制:
在現場通過簡單的通信線(A、B)連線實現就地組網。每個模塊都采用上電自識別模式,即任一模塊加電后自動接入網絡(luò ),并由顯示操作面板識別其地址。任一模塊斷電后均不影響其它模塊的工作。
3、采用本控制系統可實現以下功能:
定時定溫開關機,與末端聯動,故障自動判斷、處理,手動測試功能,下班防凍,低溫增焓,過熱度控制電子膨脹閥開度,能量控制,運行管理,運行限制(催款功能)。
4、功能特點:
(1)采用4.5寸彩色觸摸屏全中文漢顯人機界面,美觀大方豪華時尚;
(2)手動強制除霜功能;
(3)板載相序保護;
(4)下班防凍、監測并實現與正常運行過程的“無縫”切換;
(5)自動識別組網模塊;
(6)掉電記憶功能;
(7)三時段定時定溫開關機功能;
(8)超時限制(催款功能);
(9)變頻模糊能量調節規律;
(10)故障自動診斷及保護;
(11)無故障手動復位;
(12)單鍵開機、單鍵關機;
(13)多壓縮機的均衡運行;
(14)壓縮機組網臺數在線設定;
(15)智能融霜技術,有霜不掛,無霜不化;
(16)雙電子膨脹閥控制(2路冷媒節流、2路補氣增焓或排氣噴液)。

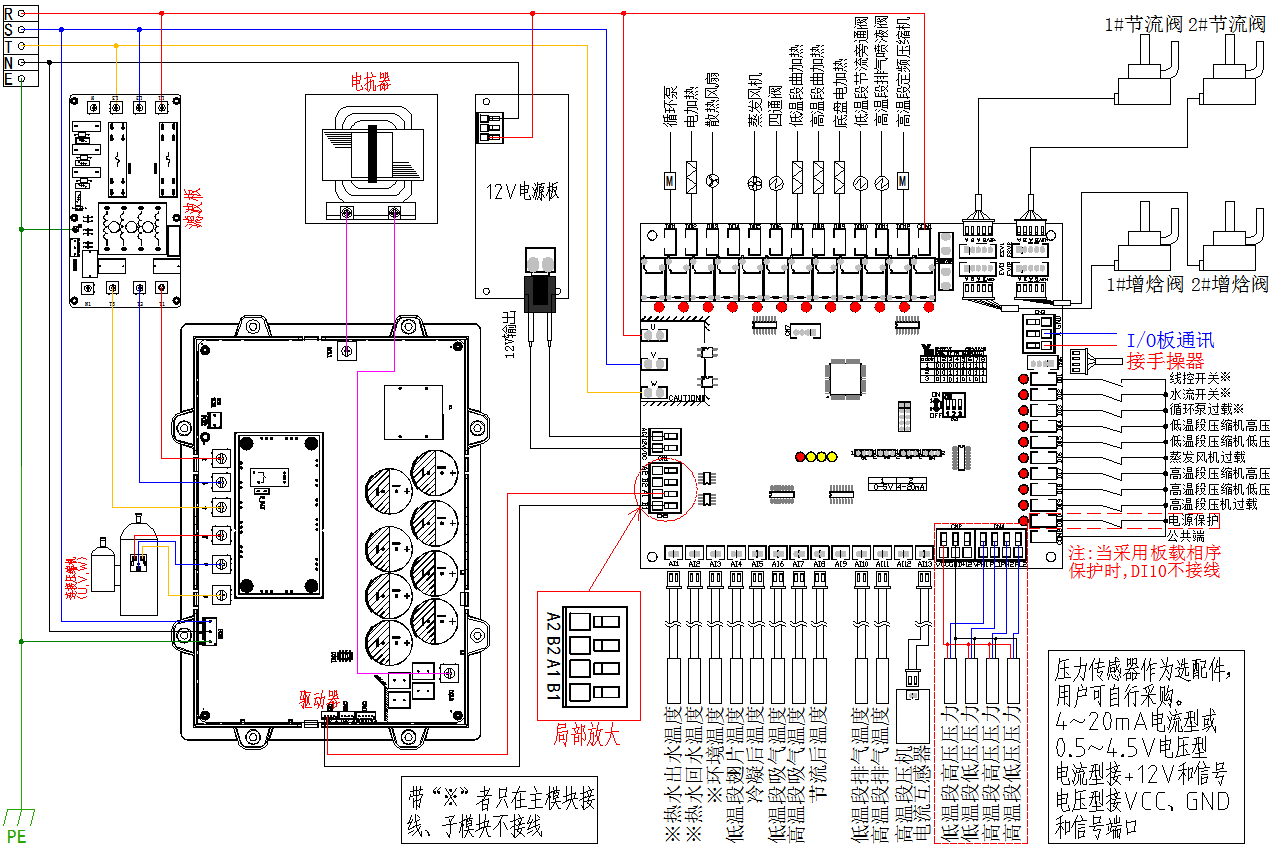

5、控制器接口配置:
(1)11路傳感器輸入:1路熱水回水溫度、1路熱水出水溫度、1路環境溫度、1路低溫段翅片溫度、1路冷凝后溫度、1路低溫段吸氣溫度、1路高溫段吸氣溫度、1路節流后溫度、1路低溫段排氣溫度、1路高溫段排氣溫度、1路高溫段段壓縮機電流互感器;
(2)10路保護口輸入:1路線控開關、1路電源保護、1路水流開關、1路循環泵過載、1路蒸發風機過載、1路低溫段壓縮機高壓、1路低溫段壓縮機低壓、1路高溫段壓機高壓、1路高溫段壓機低壓、1路高溫段壓機過載;
(3)11路繼電器輸出:1路熱水循環泵、1路電加熱、1路驅動器散熱風扇、1路蒸發風機、1路四通閥、2路曲軸加熱、1路底盤電加熱、1路低溫段節流旁通閥、1路高溫段排氣噴液閥、1路高溫段定頻壓縮機;
(4)4路電子膨脹閥驅動:2路冷媒節流、2路補氣增焓或排氣噴液(12VDC、電動式直動型5線或6線電子膨脹閥,兼容三花、華鷺、鷺宮等品牌);
(5)4路壓力傳感器接口:2路高壓壓力、2路低壓壓力(支持0.5-4.5VDC電壓型或者4-20mA電流型)。
6、控制器選型型號:BP23RSFDJ-TD;
7、控制器外形尺寸:
(1)手操器:150×98×24mm。
(2)控制基板:180×147mm。
(3)驅動器詳見選型規格
欲了解該產品詳細資料歡迎來電(400-8855-868)、微信(13868422234)咨詢或索取技術資料
